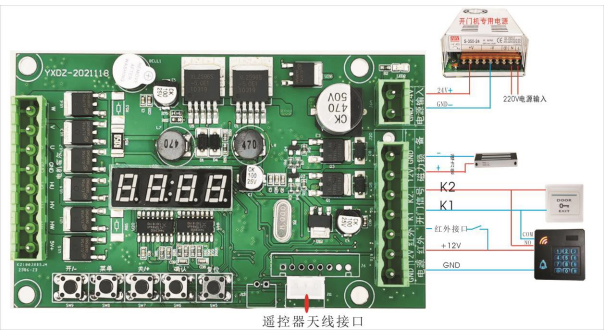

24V 无刷直流开门机控制器安装与调试
添加时间:2022-02-25 来源:本站整理




一、上电自检及开门位置设置

自检:上电,主板自动启动自检流程,门自动关门,门完全关闭则自检结束。

若不能自检,检查线路是否错误,确定线路无误后,重启主板,重新自检。

开门最大位置设置:调节菜单 L-9 参数,调节开门最大位置,

建议开门最大位置最好设置在相对关门位置为 90 度的位置。不宜角度过大。

二、主板按键操作步骤

第一步:长按主板菜单键,直到显示 L-1 为止

第二步:按主板“+”或“-”可选择菜单目录,如需进入此项目录按一 次主板“菜单”键,即可进入。

第三步:需更改进入的菜单目录参数,在进入菜单目录后通过“+”“-”键增加或减少此项菜单参数,更改完成后如需更改其他目录参数,则按一次“菜单” 键返回至主菜单目录,按第二步方法继续更改,若不再更改其他参数可直接按主板“确认”键保存退出菜单。

三、功能参数设置表



菜单号

功能

参数说明

默认参数

L-1

开门速度

开门速度调节,数值越大开门速度越快数值越小开门速度越慢

30

L-2

关门速度

关门速度调节,数值越大关门速度越快数值越小关门速度越慢

30

L-3

关门缓冲速度

数值越大,关门瞬间速度越大数值越小,关门瞬间速度越小

15

L-4

延时关门

数值越大,开门到位后停留时间越久数值越小,停留时间越短

6

L-5

遇阻反弹

参数越小,遇阻灵敏度越灵敏

15

L-6

光感灵敏度

数值越大,灵敏度越高数值越小,灵敏度越低

50

L-7

运行参数

000正常运行,严禁更改

0


L-8

运行参数

正常运行参数,严禁更改

0

L-9

开门行程

数值越大,开门行程越大数值越小,开门行程越小

30

L-L

关门减速距离

数值越大,关门时开始减速的距离越大

40

L-B

备用菜单

正常运行参数,严禁更改

0

L-C

防风力度

防风度调节,数字越大力度越大

50

L-D

开门方向设置

1和2为开门左右方向设置(其它数字无效)

1

L-E

运行参数

正常运行参数,严禁更改

15

L-F

遥控器配对、清除

000:遥控器配对 ;253:遥控器清除

0

L-H

开门缓冲速度

数值越大,开门瞬间速度越大数值越小,开门瞬间速度越小

15

L-U

开门减速距离

数值越大,关门时开始减速的距离越大

40

L-P

/关到位平稳度调节

适用于门结构间隙过大情况

0



遥控器的学习与清除

1、遥控器的学习

第一步:长按“菜单”键进入菜单,选择 L-F 选项,单击“菜

”键显示 000,此时进入遥控设置

第二步:按下遥控“任意键”此时主板响一声,显示变为“L-

F”匹配遥控成功

第三步:“确定”键保存,配置完毕

2、遥控清除

第一步:长按“菜单”键进入菜单,选择 L-F 选项,单击“菜

”键显示 000,此时进入遥控设置

第二步:将参数设置为 253,此时主板显示将自动退回 L-F

面,此时遥控清除成功, 按确认键保存退出即可。


常见问题及解决方法

1、自检不成功,广告门运行不正常

解决方法:1、检查接线顺序是否正确,与端子固定是否牢固。

2、检查 L-d 电机左右转模式是否与当前电机是否匹配

(可通过更改参数后重新启动主板重新自检。

2、门单方向运转快,反向却很慢

解决方法:1、检查门体安装水平和垂直是否符合标准。

2、通过调节主板菜单 L-1 L-2 参数(菜单功能请参照参

数表)

3、开门角度偏小或偏大

解决方法:通过调节L-9参数解决(菜单功能请参照参数表)

4、关门最后一点关不到位

解决方法:加大L-3参数值,直到门可以关到位。(菜单功能请参照参

数表)

5、开门最后一点关不到位

解决方法:加大L-H参数值,直到门可以开到位。(菜单功能请参照参

数表)

6、门开关门不动

解决方法:加大L-5参数值,直到门可以正常开关。(菜单功能请参照

参数表)
